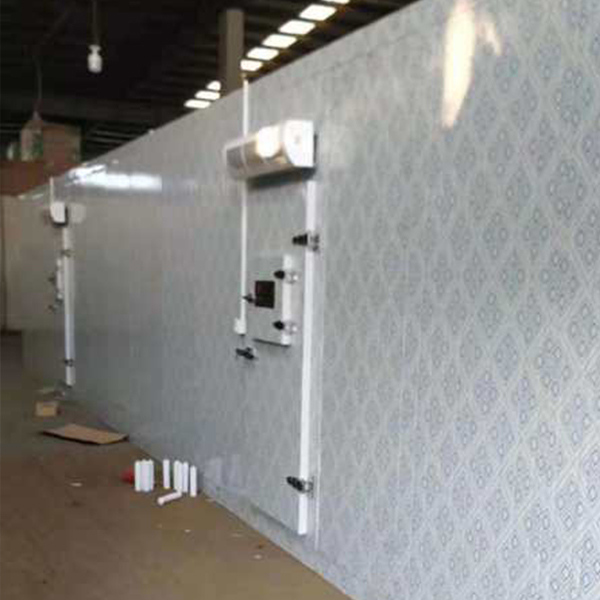

冷库板安装的技巧及要点

2020-05-18 17:04:54

在冷库安装中都会应用到冷库板,冷库板的隔热效果与安装是否精密都会影响到冷库的冷冻效果及设备耗能。所以冷库板在安装中必须要做好设计施工,这样才能保证冷库的效果。下面黑龙江制冷设备公司带大家了解冷库板安装技巧。



 一、冷库墙板的安装

1、冷库墙板的安装应从拐角处开始安装。

按照排板图,将需要安装的拐角处两张板运至安装地点,根据板梁高度及固定蘑菇头尼龙螺栓的角铁件型号,在板宽中间相应标高位置钻一个孔,钻孔时电钻应同板面垂直,孔内穿上蘑菇头尼龙螺栓(尼龙螺栓栓体及蘑菇头内应打上密封膏),套上角铁件拧紧,拧紧程度以使库板板面尼龙螺栓处稍有凹陷为宜。立墙板时,应在与库板接触的地板槽处垫上泡沫等软性材料,防止损坏库板,两张拐角处墙板从板地板槽中立起之后,应及时根据放线位置调整墙板平面位置以及库板的垂直度,并校核墙板顶标高是否正确(直始至终都需校核)。墙板位置正确无误后,将角铁件焊在板梁上,固定好内外包角(包角板两边内侧同库板接触处打一道密封膏)。在焊接角铁件时,应将库板角铁件处用遮挡物遮住,防止电弧焊时电焊的高温烤伤库板及焊渣飞溅到库板上。


2、拐角处的两块墙板安装完毕后,开始沿拐角的走向安装下一张墙板。

下一张墙板安装前应在地面上将库板凸槽或凹槽内打两道白色密封膏(密封膏应打在库板凸槽或凹槽的拐角处),打在凸槽或凹槽内的密封膏膏体应有一定的高度,还应密实连续均匀,安装方法同第一张墙板相同。


3、两冷库库板之间先用锤子击打垫在聚氨酯库板上的方木,使板与板之间紧密靠拢。墙板与墙板之间用两套连接件楔紧,两套连接件分别固定在墙板与墙板缝隙的上外侧及下内侧,下内侧的连接件应尽量靠下,以便后浇混凝土能将连接件盖住。冷库板之间的缝隙用连接件楔紧后应保持在3mm宽左右,如不符核要求,将板拆下,修整板边,然后重新安装使之板缝符合要求。固定连接件时,要注意将一套连接件的两个部件分别固定在凸凹两张库板的边缘,用φ5X13的铆钉固定,连接件的距离以能拉紧两库板为宜。楔紧楔铁时,锤子与楔铁保持垂直,避免碰伤库板,上下部位的楔铁应同时楔紧,用铆钉固定好楔铁。



 二、冷库顶板的安装

 1、冷库安装顶板前,应将吊顶用的T型铁依据图纸安装完毕。安装T型铁时,T型铁应根据刚架的跨度适当起拱,保证顶板安装完毕后T型铁不产生向下的挠度。冷库顶板的安装应先从库体的一角开始,按照排板图,将冷库库板升起至指定高度和位置,库板纵向板端分别放在墙板上及T型铁上。调整好冷库顶板同轴线的平行度及垂直度,复核冷库顶板底面的标高,然后将顶板同T型铁用拉铆钉固定,将顶板与墙板之间的包角板连接好,之后开始下一张库板的安装工作。


2、第二张冷库顶板的安装方法基本同第一张板,板板的连接方法基本同安装墙板相同。冷库库板连接件应固定在库外,每张库板板缝应固定三个库板连接件,库板两端及板中各一个(顶板长小于4米也可用两个库板连接件)。


3、所有的冷库顶板安装完毕后,开始进行吊顶C型钢的安装工作。依据顶板实际排板,在地面上将固定蘑菇头尼龙螺栓的角铁件按相应间距焊在吊顶C型钢上。然后将吊顶C型钢按图纸放在顶板相应位置,吊顶C型钢应保证同轴线的平行度及垂直度。调整好吊顶C型钢的位置后,在角铁件螺栓孔的位置上将顶板开孔,用蘑菇头尼龙螺栓将角铁件同库板连接牢固。之后将吊顶C型钢用圆钢吊件焊在檩条上,根据顶板底面标高,调节圆钢吊件下面的螺母将吊顶C型钢及顶板调整至指定高度。

黑龙江制冷设备

 冷库安装中出了要遵守必要的规范外,还要掌握一定的技巧,这样才能快速而且保质的完成。对于冷库安装施工人员来说,掌握安装规范应不成问题,毕竟施工的人员都是持证上岗的,对于新入职的施工人员来说,缺少一定的技巧。下面黑龙江制冷设备公司介绍冷库安装中的技巧。



1、温控探头与温度显示探头一齐穿入库内蒸发器回风口,且悬空,化霜温控也固定在天板上,探头另穿孔入库内蒸发器回风口,探头插入翅片中(不能靠近电热管),温控及化霜温控固定在库内蒸发器后一角,所有接线处密封。

2、制冷系统连接因主机冷凝器、蒸发器在厂里都经过打压密封,因此开封时,都应有压力,可查是否有漏,出厂铜管应两头有封尘措施,施工时也要注意随时密封,以防水灰尘进入管内,冷凝器;主机,蒸发器,铜管连接以焊接方法,接口牢固美观。


3、平衡窗安装不要装在显眼处及出风口立板上,高度为立板上部下来200MM开孔。


4、铜管排放所有铜管需分别穿保温管与同方向电线一起用空调扎带一起包扎好,尽量走直管样并分段固定,保温管与保温管接头处用电工胶布密合。


5、电线排放所有电线除用空调扎带扎好外,需用波纹软管或走线槽穿管保护,温度显示导线尽量不与电线靠在一起。


6、散热器安装散热器安装位置离主机越近越好,在主机偏上位,散热器安装位具备最佳散热环境,吸风口不能对着其它设备出风口,特别是油性气体,出风口不能短路及对着别处窗口(特别是居民窗口)和设备,离地应有2米高,安装水平牢固。


7、电器导线性能配置导线线径达到要求,接头牢固,需保护穿管则不能省,接电正确。导线进蒸发器接线盒孔,需硅胶密封,接灯如是36V电以上则需接地线,主机电柜内进电需三相五线制,要有可靠接地。


8、库板的密封所有贯穿库板的部件,库板与部件缝隙需用密封胶密封。
